見えない漏水経路を徹底解明
知っておくべき限界点と注意点
皆さん、こんにちは！株式会社北條設備工業所 代表の上野です！
建物の敷地内、特に地下には【給水管】【排水管】【ガス管】【電気ケーブル】など、様々な【埋設管】が網の目のように張り巡らされています。普段、私たちの目には見えない場所で、これらの管は大切なライフラインを支えていますが、一度トラブル（特に漏水）が発生すると、その場所を特定すること自体が非常に困難になります。
「どこから漏れているのか、全く検討がつかない…」 「古い建物で、そもそも配管図がない…」 「やみくもに掘り起こすのは避けたい…」
そんな時、私たち給排水設備のプロが最初に行う重要な調査の一つが【管路調査・埋設管探査】です。今回は、この【管路調査・埋設管探査】が、見えない地下の配管トラブルをどのように解明し、無駄な掘削作業を最小限に抑えるのか、その重要性について徹底解説します。
しかし、同時に**この調査方法にも限界点や注意点が存在します。**プロとして、その「できないこと」も含めて正直にお伝えすることで、より適切な調査をご提案したいと考えております。
【管路調査・埋設管探査とは？】見えない地下の配管地図を作る
【管路調査・埋設管探査】とは、その名の通り、地中に埋設されている配管（管路）の位置や深度、ルートなどを、非破壊で正確に特定する調査のことです。
古い建物や広大な敷地、工場などでは、配管図が残されていない、あるいは図面と実際の配管ルートが異なるというケースが非常に多く存在します。このような状況で漏水が発生した場合、漏水箇所を特定する前に、まずは**「どこにどんな配管が埋まっているのか」という“配管の地図”**を作成する必要があるのです。
なぜ【管路調査・埋設管探査】が重要なのか？
漏水調査の精度向上： 配管の正確な位置が分からなければ、音聴調査やガス調査などの他の漏水調査を正確に行うことができません。探査は、他の漏水調査の「土台」となります。
無駄な掘削を回避： やみくもに地面を掘り起こすことは、時間、費用、そして建物の損傷リスクを増大させます。探査によってピンポイントで位置を特定することで、最小限の掘削で済ませられます。
二次災害の防止： 地下には電気ケーブルやガス管なども埋まっています。配管の位置を把握することで、掘削作業時の破損や事故を防ぎ、安全な施工に繋がります。
将来のメンテナンスに貢献： 探査によって得られた正確な配管情報は、今後の改修工事やメンテナンス計画において、貴重な基礎資料となります。
高度な機器で、見えない配管を可視化！
私たち北條設備工業所では、長年の経験と最新の探査機器を駆使し、様々な状況下での【管路調査・埋設管探査】を行っています。

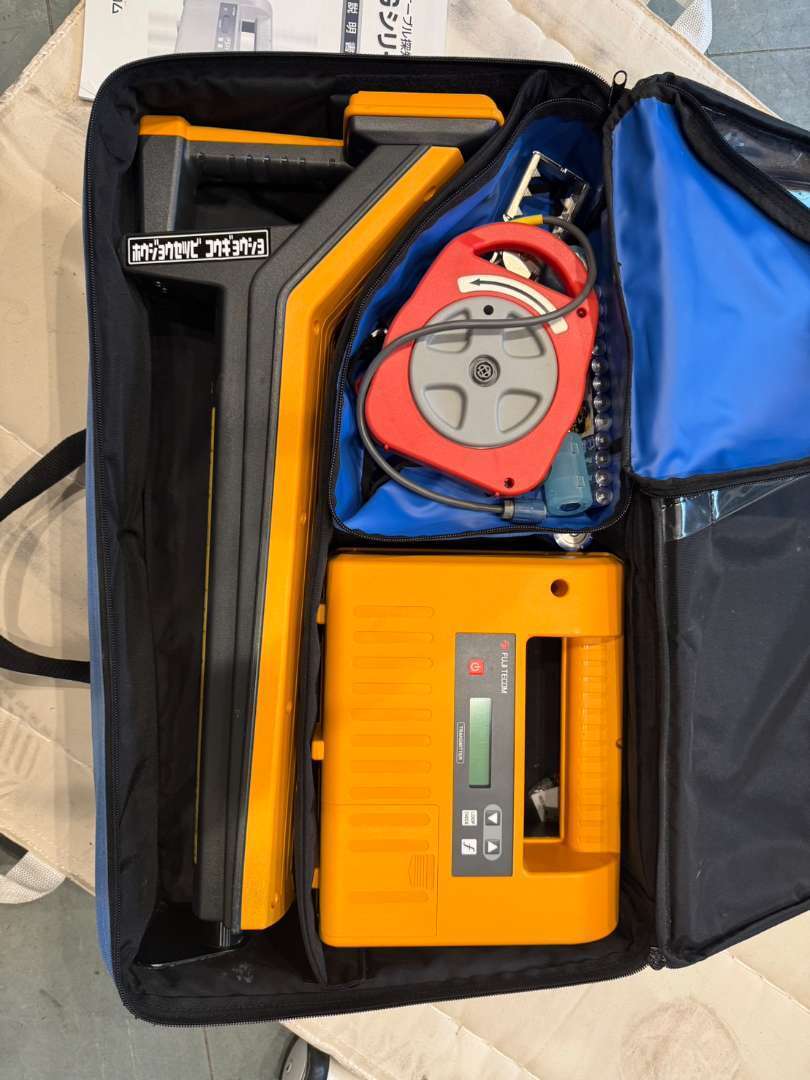

ケーブル・管路探査機： 電磁波や音波などを利用し、地中の金属管やケーブル、非金属管（一部）の位置、深度、ルートを特定します。特に金属管に対しては高い精度を発揮します。
地中レーダー探査（GPR）： 地中に電磁波を照射し、反射波を分析することで、埋設物の位置だけでなく、地中の空洞や土壌の変化なども探知できます。より広範囲で複雑な状況に対応可能です。
（必要に応じて）GPS・測量機器との連携： 特定した埋設管の位置情報を、高精度なGPSや測量機器と連携させることで、正確な埋設管図面を作成します。
これらの機器を現場の状況に応じて使い分け、あるいは組み合わせることで、地中の見えない配管の「正確な地図」を高い精度で作り上げることが可能になります。
【管路調査の限界と注意点】「できないこと」を知るプロの誠実さ
【管路調査・埋設管探査】は非常に有効な調査方法ですが、万能ではありません。プロとして、その限界点と注意点も正直にお伝えします。
塩ビ管など非金属管は基本的に検知できない:
探査機の多くは、電磁波を利用して金属管や、電流が流れるケーブルを検知します。そのため、塩化ビニル管（塩ビ管）のような非金属管は、基本的に単体では検知することができません。
ただし、配管工事の際に「ロケーティングワイヤー」と呼ばれる金属線が配管に取り付けられている場合は、そのワイヤーを検知することで塩ビ管のルートを特定することが可能です。
電気配線が近くにあると誤検知の可能性:
探査機は電気的な信号を検知するため、近くに電気配線が多数埋設されている場所や、電磁波ノイズの多い場所では、目的の配管以外の電気配線も検知してしまい、正確な探査が困難になる場合があります。
このような場所では、他の調査方法との組み合わせや、より詳細な分析が必要となります。
深度や土壌の種類による影響:
埋設物の深度が深すぎると検知が難しくなったり、土壌の種類（粘土質、砂利など）によっても探査の精度に影響が出ることがあります。
これらの限界点があるため、私たちは調査前に必ず現場の状況を詳しくヒアリングし、**「お客様にとって最適な調査方法」**をご提案させていただきます。一つの方法に固執せず、複数の調査方法を組み合わせることが、漏水箇所の確実な特定に繋がるのです。
【こんな時にご相談ください】管路調査・埋設管探査が必要なケース
漏水しているが、配管図がなく、漏水箇所が特定できない場合。
古い建物で、地中の配管ルートが不明な場合。
敷地内で新規掘削工事を計画しており、埋設管の有無や位置を確認したい場合。
配管の老朽化診断や、将来の改修計画のために、現状の配管マップを作成したい場合。
原因不明の地盤沈下や陥没があり、地下配管の異常を疑う場合。
北條設備工業所は、「見えない不安」を「見える安心」に変えます
「見えない地下の配管」は、普段は意識されることがありませんが、一度トラブルが起きれば、その対応は非常に困難を極めます。だからこそ、正確な「管路調査・埋設管探査」が不可欠なのです。
私たち北條設備工業所は、大阪府堺市を中心に、大阪府内全域で、この**「見えない不安」を「見える安心」に変える**ための、正確で効率的な管路調査・埋設管探査を提供しています。
調査の限界点も正直にお伝えし、お客様の状況に合わせた最適なプランをご提案すること。
それが、私たちプロとしての責任です。
漏水調査の最初のステップとして、あるいは掘削工事前の安全確認として、確かな技術と実績を持つ私たちにご相談ください！
