今回は下水処理場内のそれぞれの建物で使われている主給水管で漏水しているとの依頼があり、調査と修繕を行ってきました。100mmの給水管で埋設されている距離が約250mと、かなり距離と範囲の広い調査なので、事前に当社の提案にて給水管の区間分けができるように給水管の途中2箇所に仕切弁を入れてから、本格的な漏水調査を行い特定し、修繕工事まで行いました。
【調査から修繕までの流れ】
①現地下見にて現地の状況確認と調査方法の考察。
②給水管の途中2箇所に仕切弁（バルブ）の設置工事。
③区間ごとに音聴調査、相関式漏水調査、トレーサーガス式漏水調査を実施。
④音聴調査とガス調査にて漏水場所を特定。
⑤掘削→漏水箇所特定→修繕→埋戻し復旧。
場所
大阪府堺市

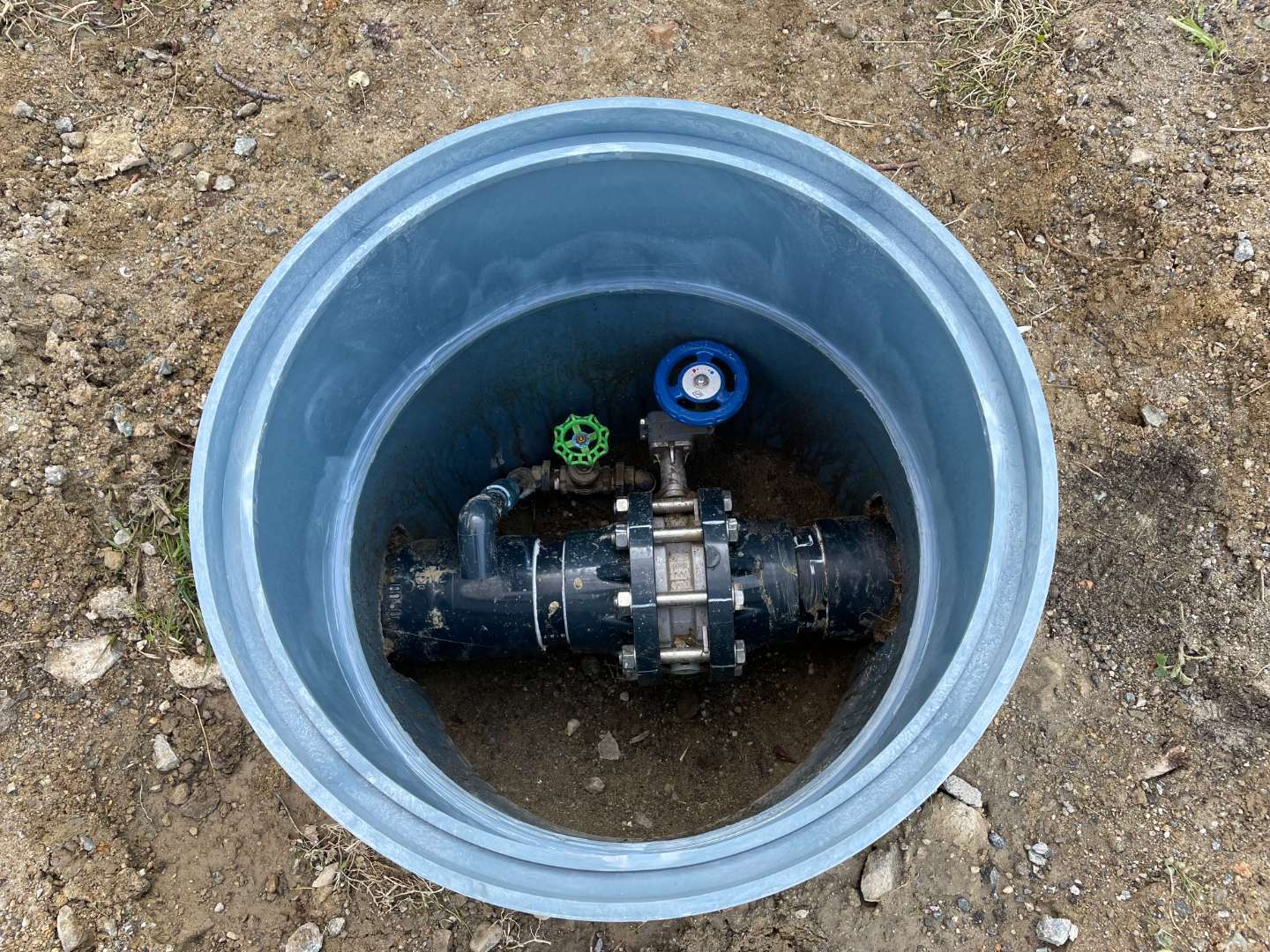

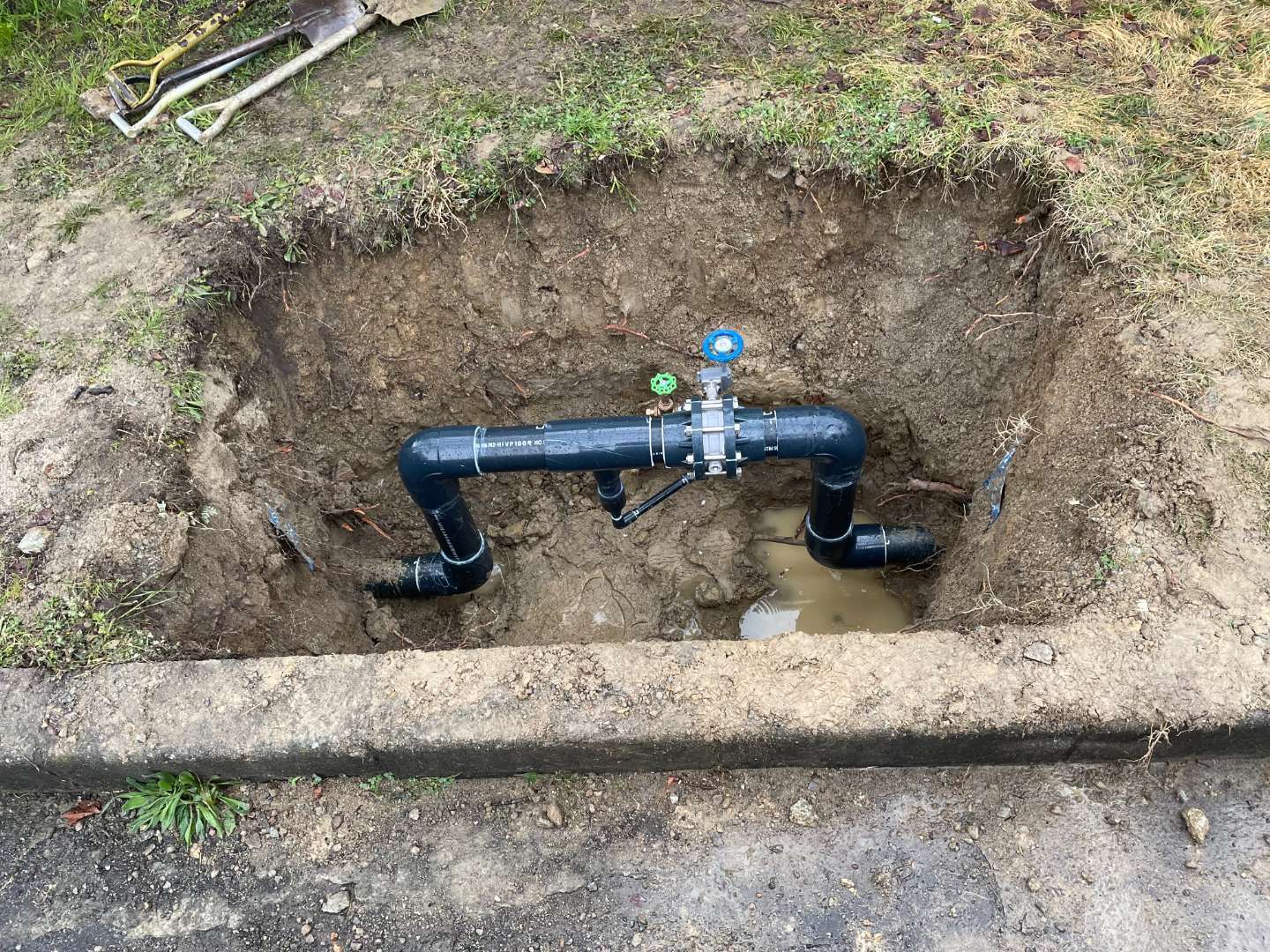

今回の漏水調査区間の給水管の距離が非常に長いので、途中に2箇所、仕切弁を設置させていただきました。

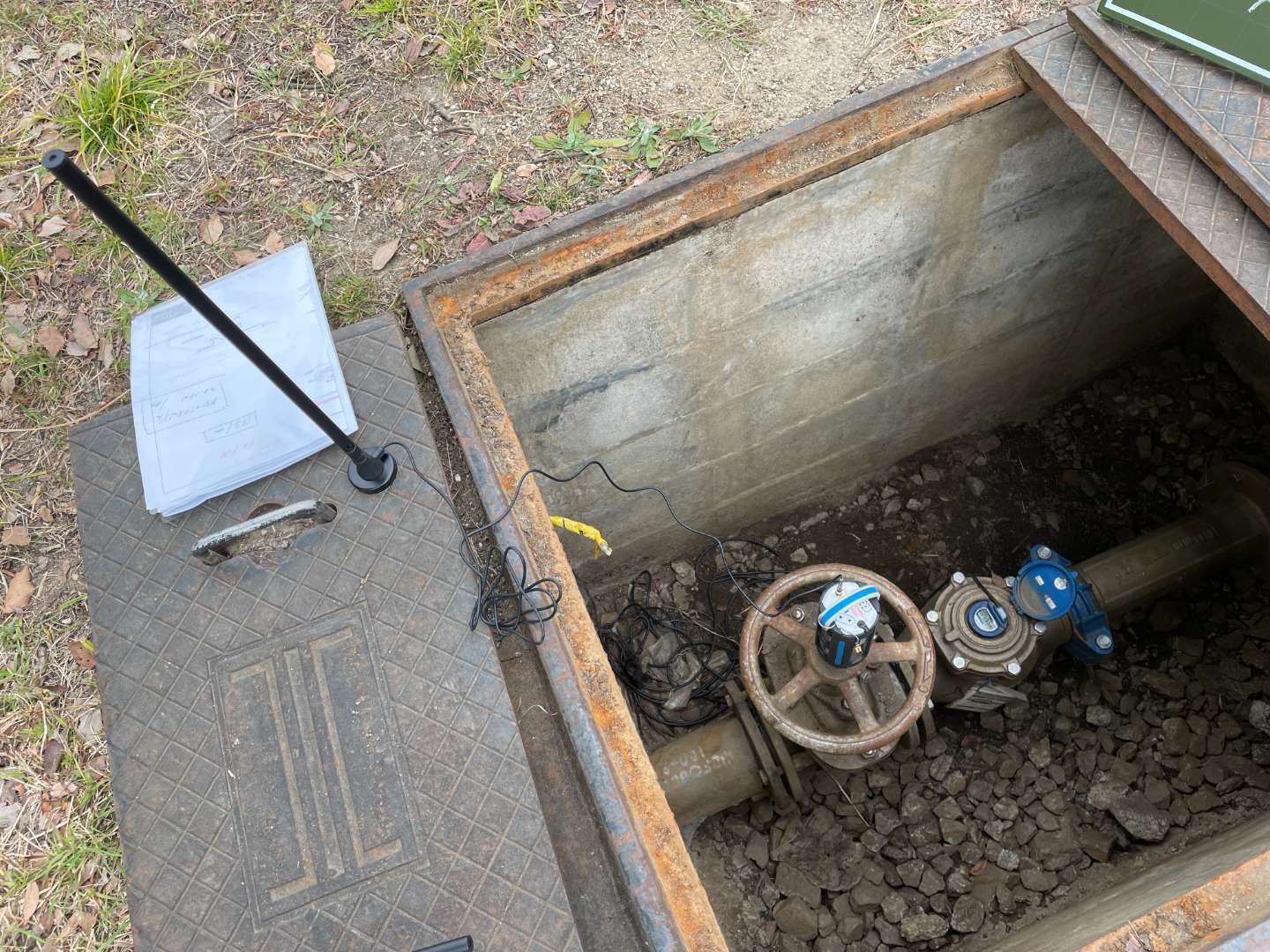

各所を音聴調査するのと同時に、各所のバルブ間で相関式漏水調査を実施。
専用の機材を使用し漏水音が検知するかを探りましたが、敷地内での騒音が非常に多く、
相関式での特定は無し。

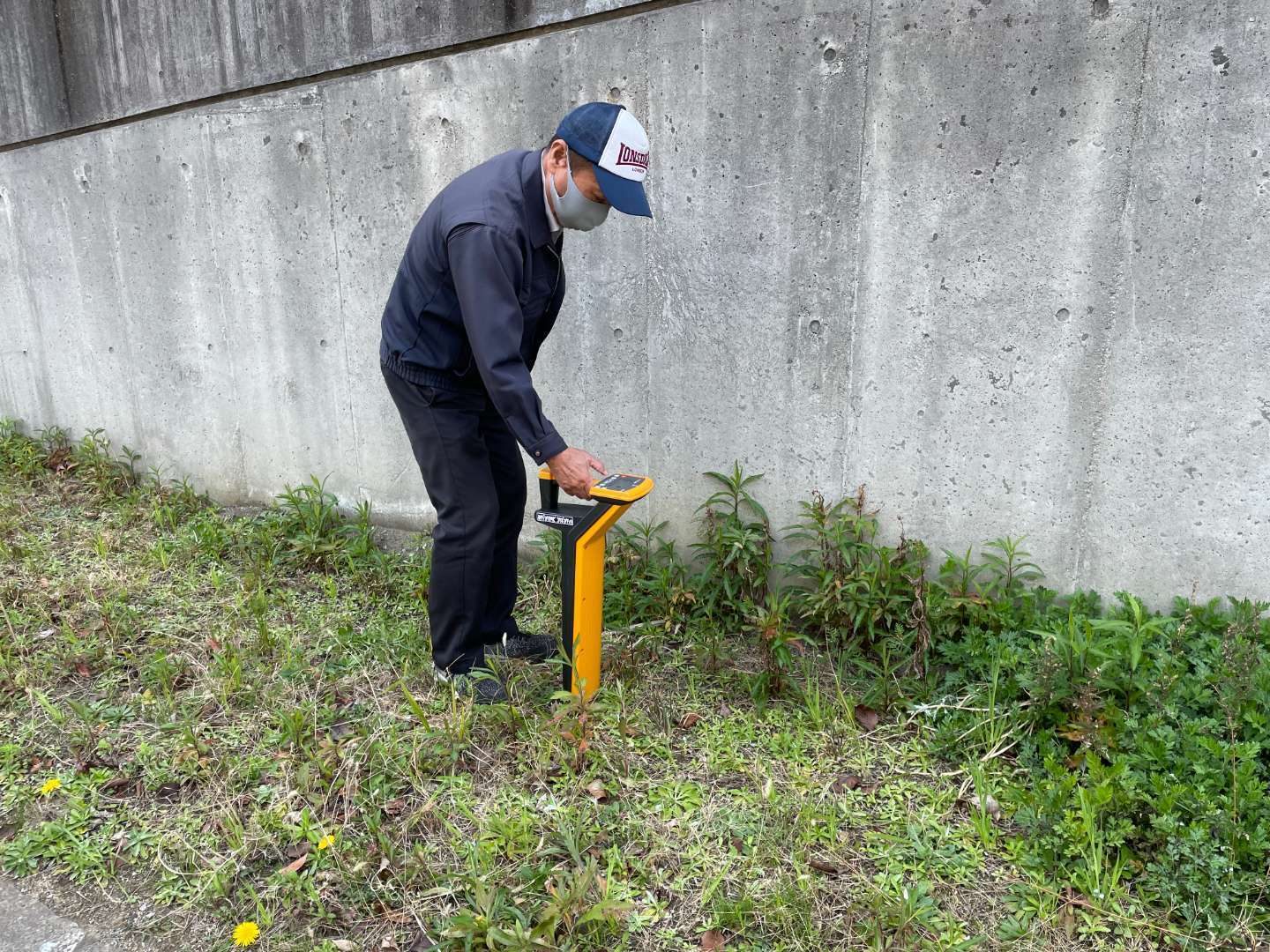

埋設管の地中での配管ルートを鉄管探査機を使用し検知しておきます。
配管のルートが粗方分かっていれば、そのルート上を重点的に音聴調査とガス検知を進めていきます。

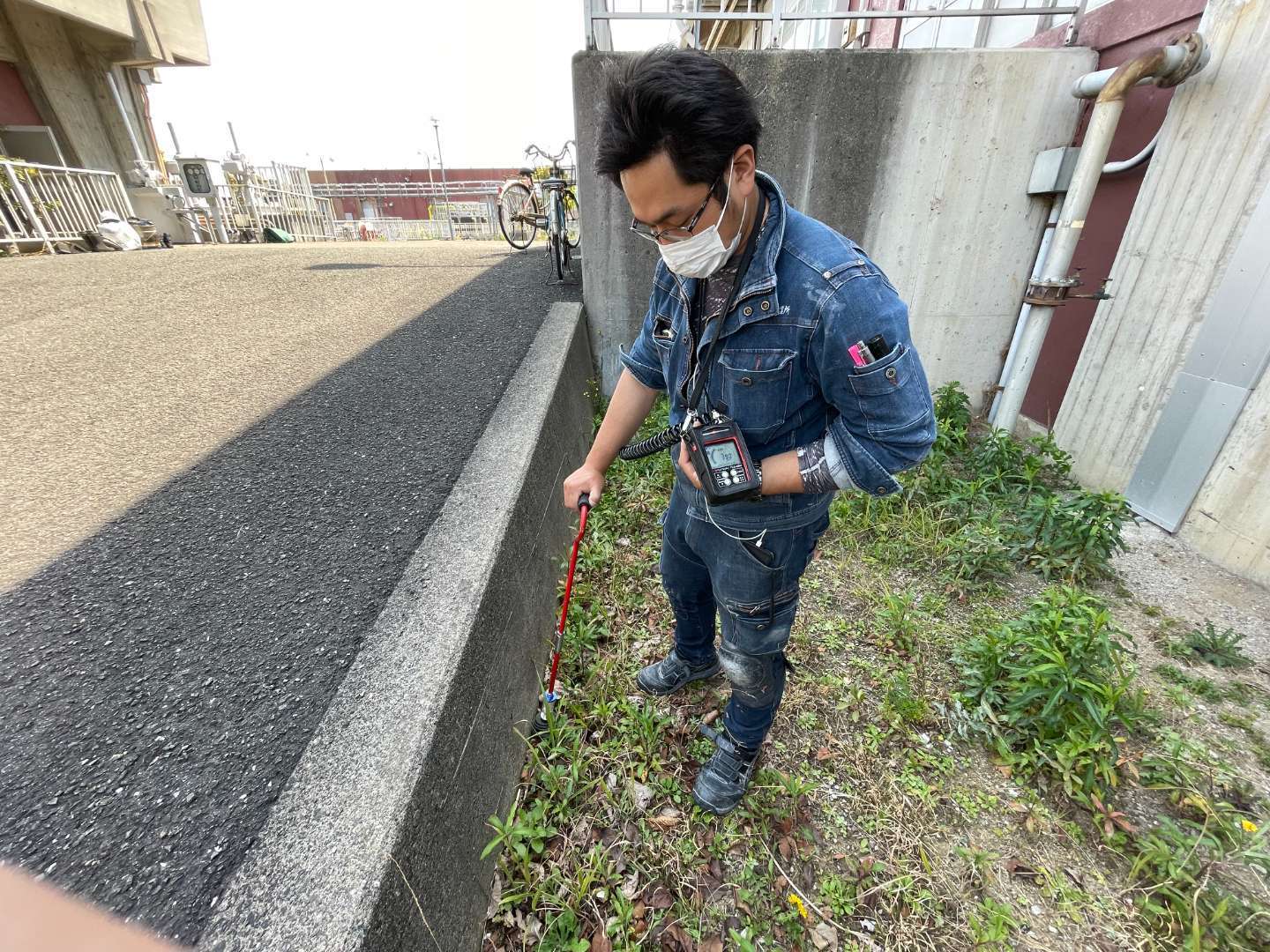

管路調査にて配管ルートを探り、その延長上を順に音聴調査していったところ、漏水音の聞こえる場所を発見！確実にその場所で漏れていることを確認するため、トレーサーガスを給水管内に注入してみると、同じ場所でガスを検知。ここで断定。昼の時間帯で見つかったので、そのまま重機とダンプを用意し、掘削作業に入りました。

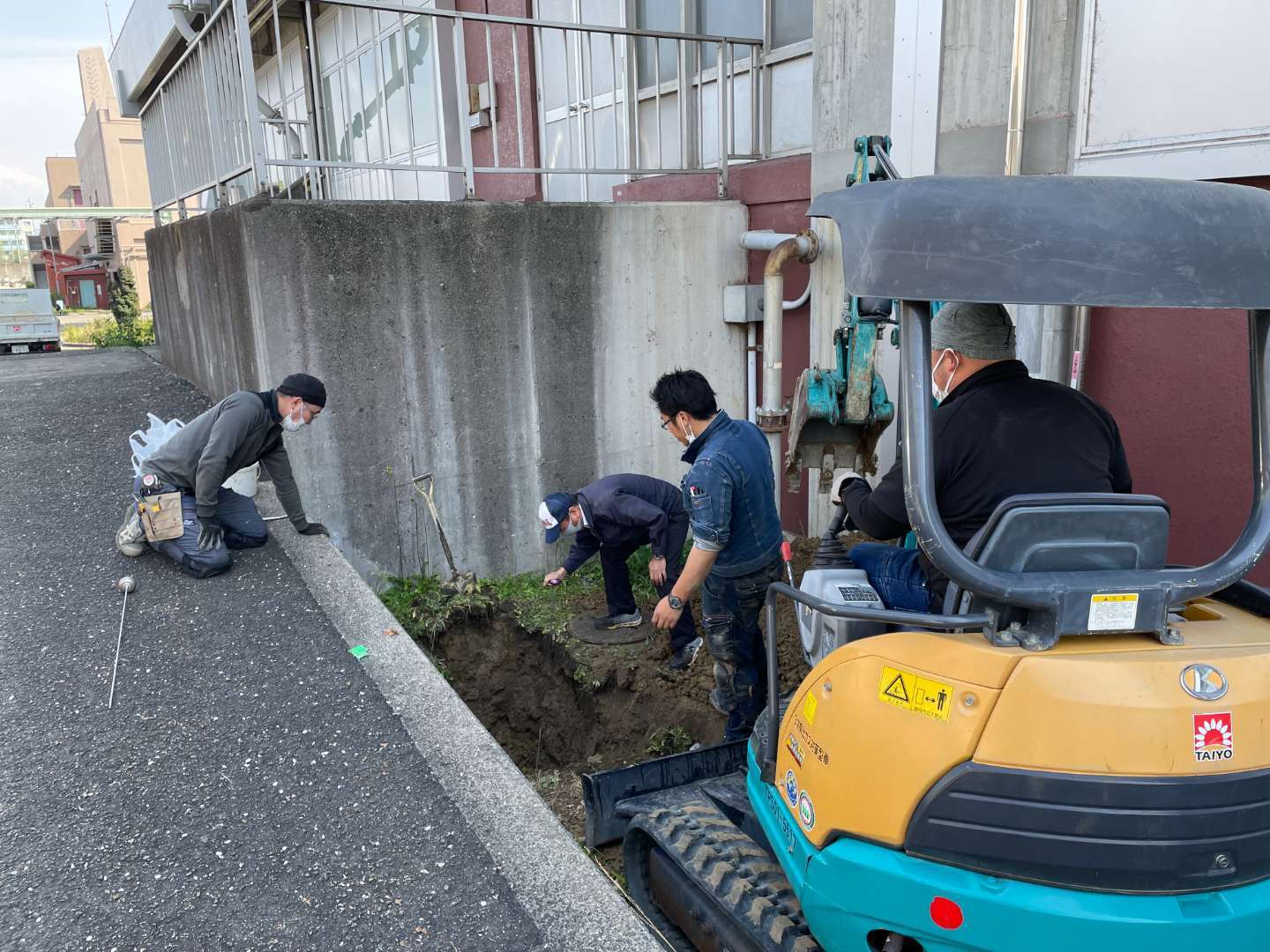

音聴調査とトレーサーガス調査にて断定した場所を掘削。

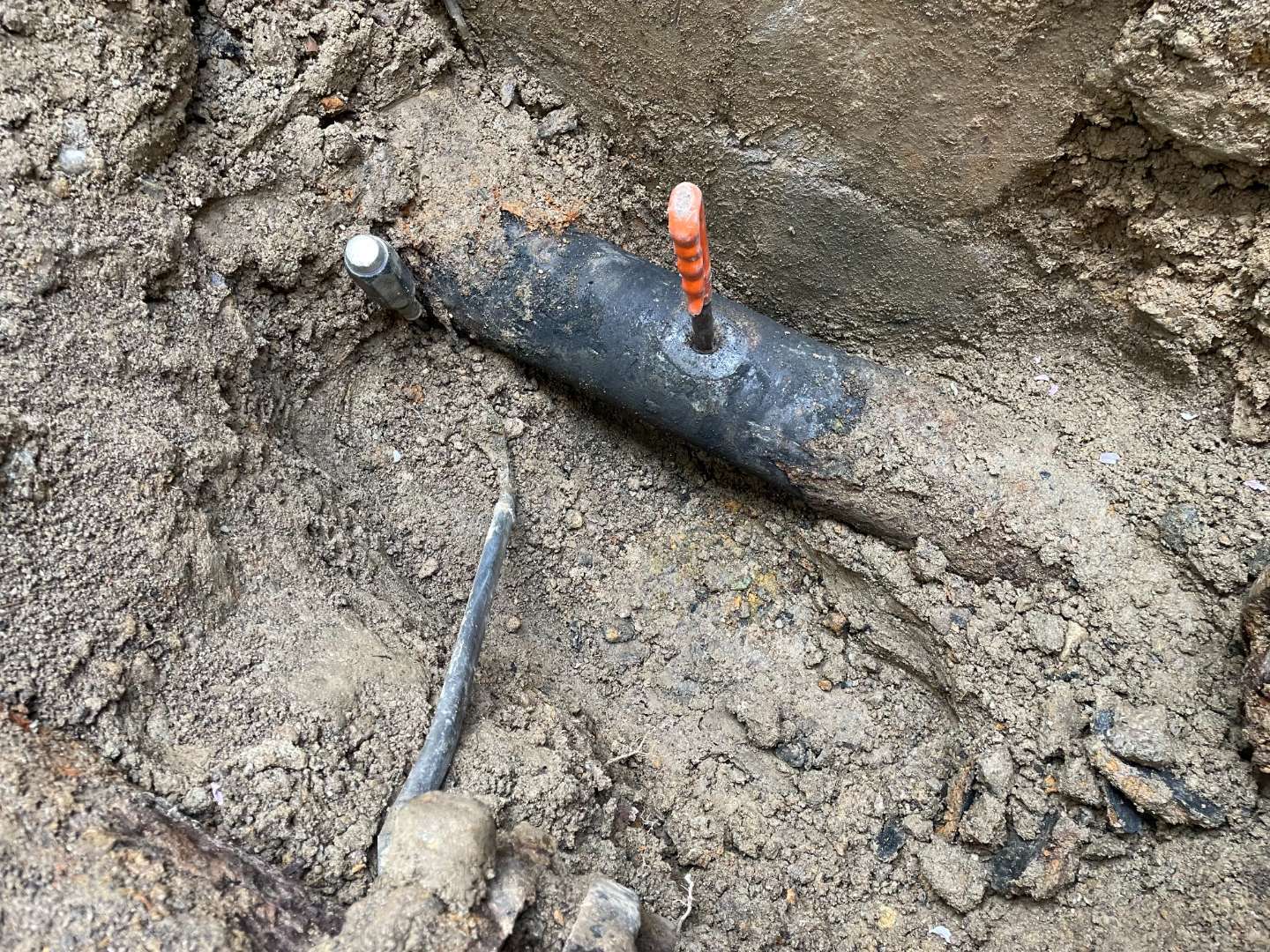

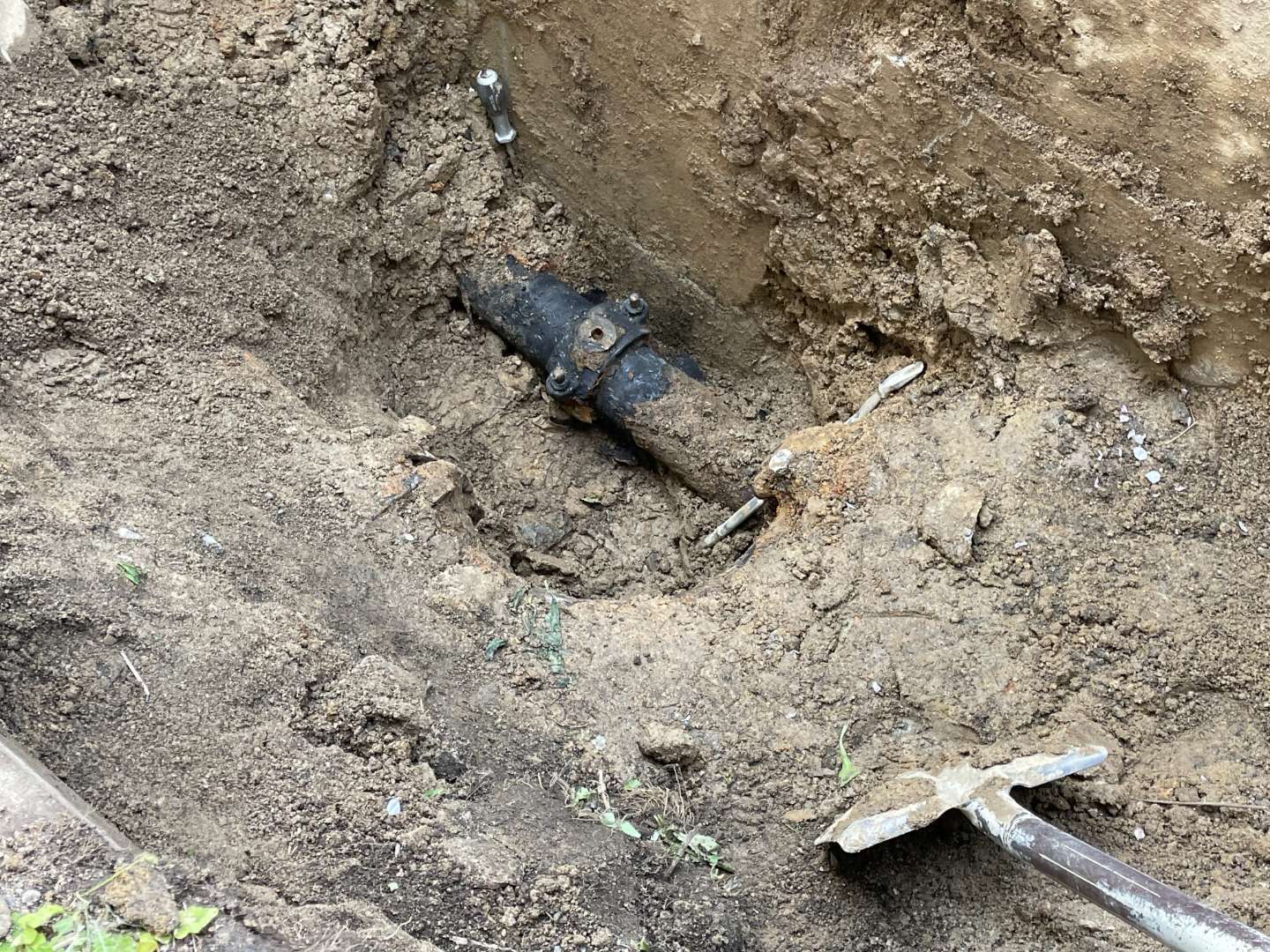

掘削を進めていくと、ダクタイル鋳鉄管が現れ、サドル分水栓の頭が取れた状態でした。念のため掘り出した状態でトレーサーガスを入れていくと、間違いなくこの分水栓の破損部からガスが噴き出てきました。これで漏水箇所が特定できたので、材料を取り、そのまま修繕工事に取り掛かりました。

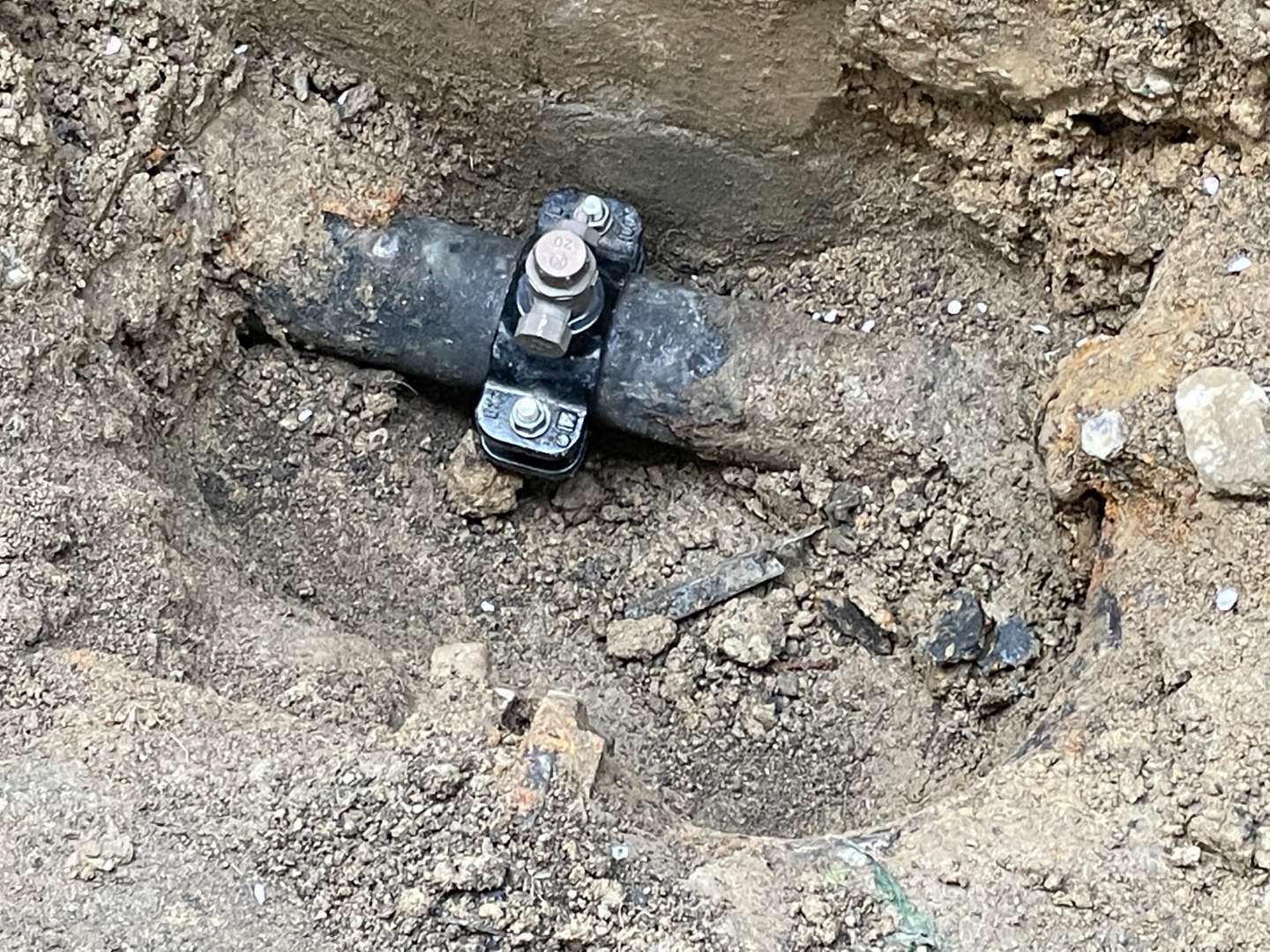

漏水箇所であったサドル分水栓を外し、配管の接地面をきれいにしてから、新しいサドル分水栓を取り付けます。
サドル分水栓を更新し、念のため耐圧試験を行い、配管内の圧力が下らないかを確認してから、給水管の復旧を行いました。後日、埋戻し作業を行いました。

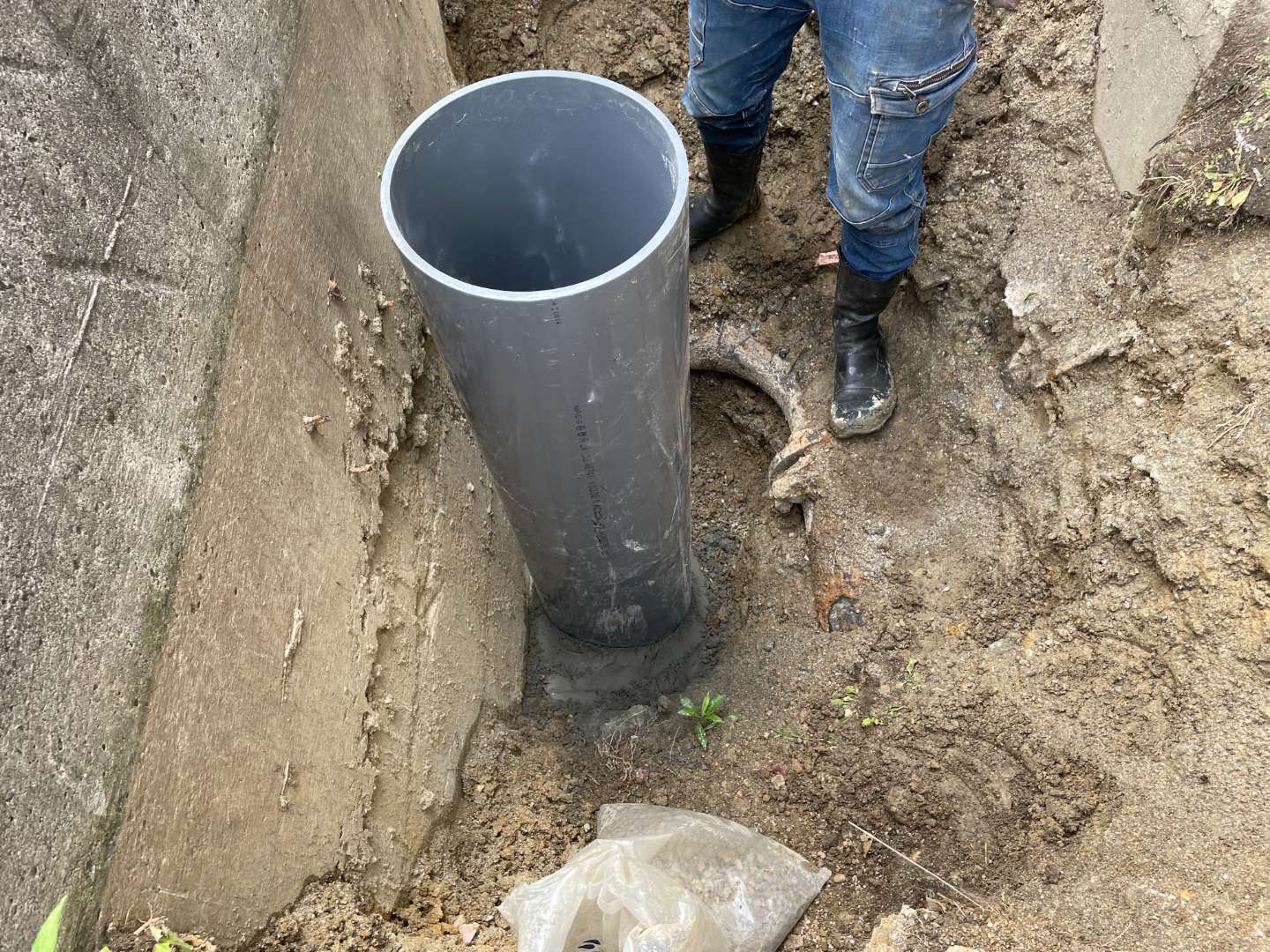

更新したサドル分水栓を保護するため、パイプを立ててから埋戻しました。

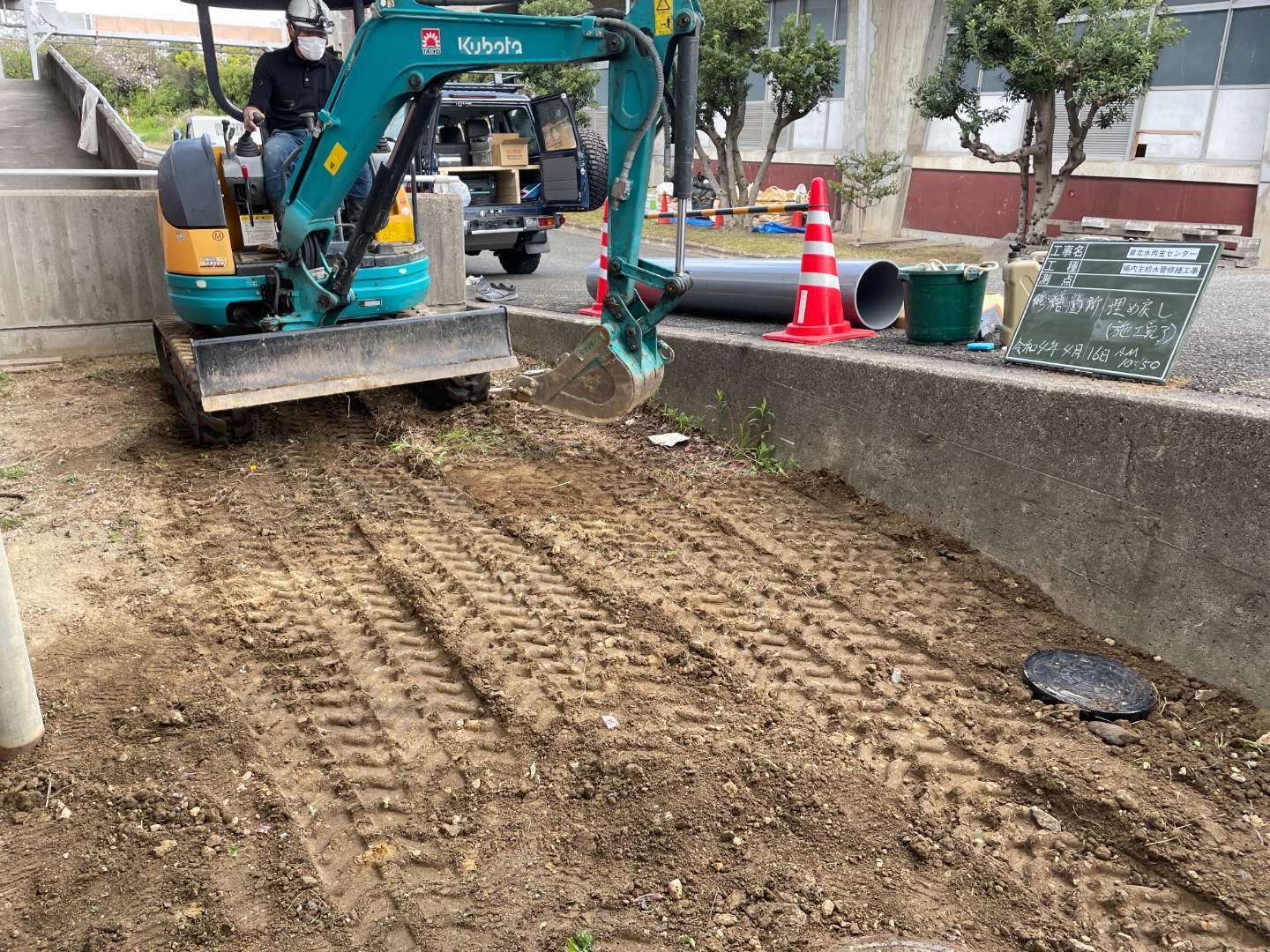

埋戻しを行い、立てたパイプに桝蓋を設置し、整地を行い、一連の漏水調査から修繕工事までが完了。

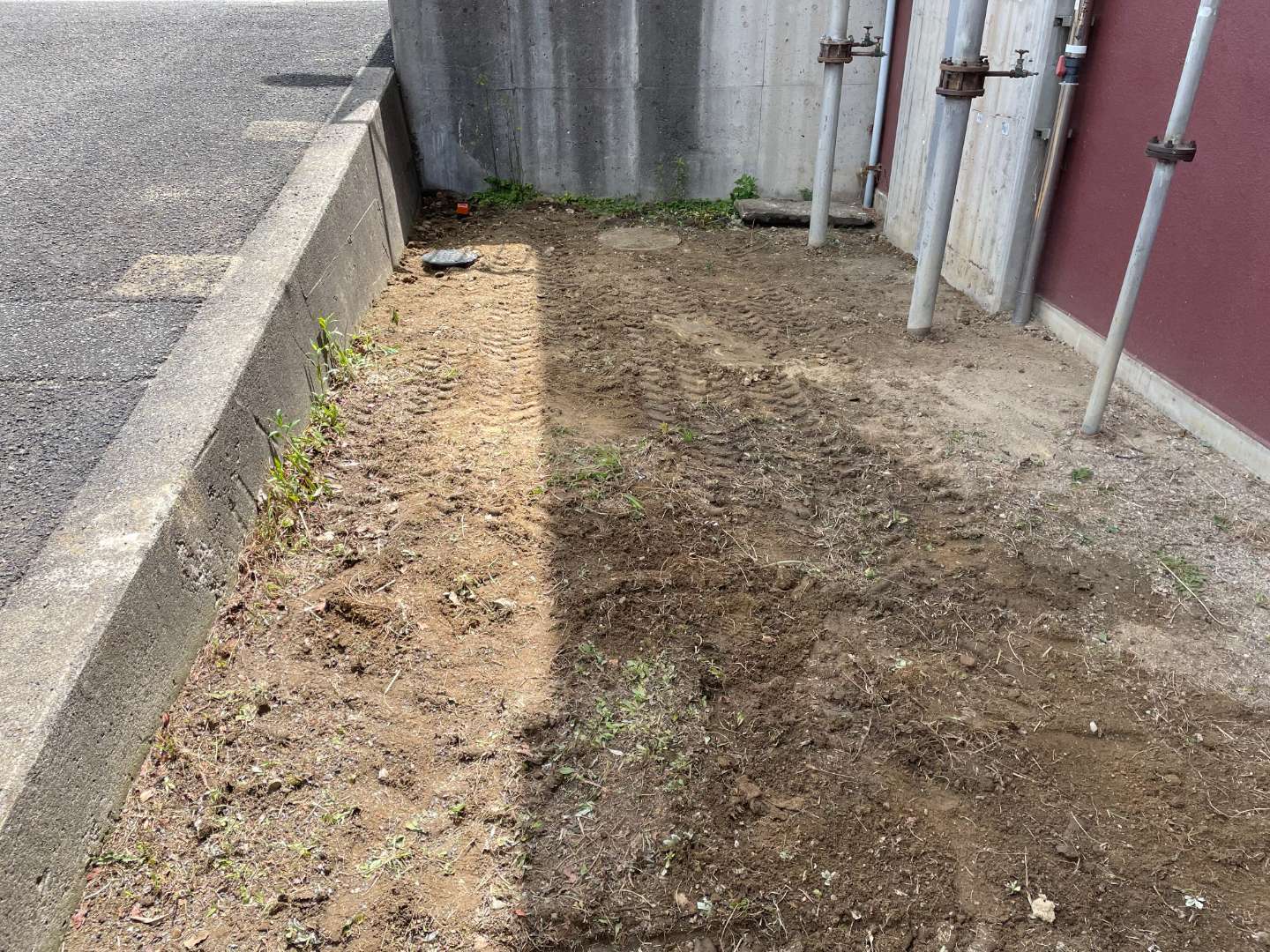

全て完了した漏水していた場所の様子。
今回、漏水調査の区間分けの為に設置させていただいたバルブの2次側には、今後また同じように別の箇所でも漏水等が起きた場合に調査がしやすいよう、維持管理の目的も含め、分岐とバルブを設置しています。
